电动调节通风蝶阀

电动调节蝶阀普遍适用于建材、冶金、矿山、石化、电力、轻工、造纸等行业。对气体、各种半流体等介质按不同控制信号改变其流量大小或关闭。电动调节蝶阀，电动调节蝶阀采用更好碳素钢焊接。具有体积小、重量轻、耐磨损、流阻损失小、泄漏量小、操作灵活等优点。电动调节蝶阀可水平安装或垂直安装。

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：You效内部成本控制，减少了开支，让利于客户！
交货快捷：更好生产流水线，充足的备货，缩短了交货期！

销售：13706662098

详情介绍

通风蝶阀

一、概述
电动调节蝶阀普遍适用于建材、冶金、矿山、石化、电力、轻工、造纸等行业。对气体、各种半流体等介质按不同控制信号改变其流量大小或关闭。电动调节蝶阀，电动调节蝶阀采用更好碳素钢焊接。具有体积小、重量轻、耐磨损、流阻损失小、泄漏量小、操作灵活等优点。电动调节蝶阀可水平安装或垂直安装。配用DKJ、ZKJ电动执行器，可实现手动、自动无干扰切换、自动调节，微机程序，自动控制或中央集中控制，是控制、操作、调切流量实现自动化的理想配套设备。
二、技术参数表

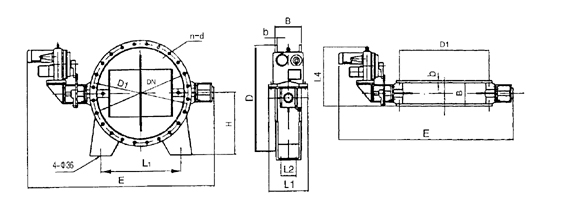

ZAJW-6Mn外形图（水平安装） ZAJW-6Mn外形图（垂直安装）

工作压力	适用温度	适用介质
0.06MPa	≤300℃	空气、烟气、煤气、粉尘气体等

ZAJW-6Mn外形连接尺寸

DN	D	D1	B	b	N - d	E	H	L1	L2	L3	L4	电动执行器		电动功率	重量(kg)
100	210	170	180	12	4 -Φ18	855	无基脚			450	600	DKJ - 210 ZAJ - 210	OA - 10	0.025 KW	75
150	265	225			8 -Φ18	905									88
200	320	280			8 -Φ18	980									95
250	375	335			12 -Φ	1030									108
300	440	395	220	14	12 -Φ22	1080					640				121
350	490	445			12 -Φ22	1130					640				136
400	540	495			16 -Φ22	1204				500	620	DKJ - 310 ZAJ - 310	AS - 25	0.065 KW	157
450	595	550			16 -Φ22	1254									177
500	645	600			20 -Φ	1340									183
550	705	655			20 -Φ26	1509									218
600	755	705				1609									237
650	810	760	240	18		1675				600	700	DKJ - 410 ZAJ - 410	BS - 60	0.16 KW	259
700	860	810			24 -Φ	1817									326
800	975	920			24 -Φ30	1917									298
900	1075	1020			24 -Φ30	2077									431
1000	1175	1120		26	28 -Φ30	2177				620		DKJ - 510 ZAJ - 510	B + RS 160	0.4 KW	447
1100	1275	1220	280		28 -Φ30	2277	690	1070	120		780				495
1200	1375	1320			32 -Φ30	2377	740	1170							512
1250	1425	1370				2530	765	1230							523
1300	1475	1420	320			2615	790	1270			820				535
1400	1575	1520			36 -Φ30	2715	840	1360							571
1500	1690	1630		26	36 -Φ30	2865	925	1470							596
1600	1790	1730			40-Φ	2965	975	1550							888
1700	1890	1830	360		44 -Φ30	3065	1025	1650	170	650	950	DKJ - 610A ZAJ - 610A	B + RS 250	0.65 KW	779
1800	1990	1930			44 -Φ30	3165	1075	1730							825
1900	2090	2030		30	48 -Φ30	3285	1125	1830							935
2000	2190	2130			48 -Φ30	3385	1175	1930							1065
2100	2305	2240			52 -Φ33	3485	1237	2080							1295
2200	2405	2340			52 -Φ33	3585	1287	2180							1575
2300	2505	2440	440	34	56 -Φ33	3685	1337	2280	210		1000	DKJ - 610 ZAJ - 610	B + RS 400	1.0 KW	1835
2400	2605	2540			56 -Φ33	3785	1387	2380							2212
2500	2705	2640			60 -Φ33	3895	1437	2480							2685
2600	2805	2740			60 -Φ33	3995	1487	2580							2937
2700	2930	2860	440	38	64 -Φ36	4155	1550	2645		750	1350	DKJ - 10 ZAJ - 10	B + RS 600	1.0 KW	3275
2800	3030	2960			64 -Φ36	4255	1600	2745							3650
2900	3130	3060			68 -Φ36	4355	1650	2845							3910
3000	3230	3160			68 -Φ36	4455	1700	2945							4140

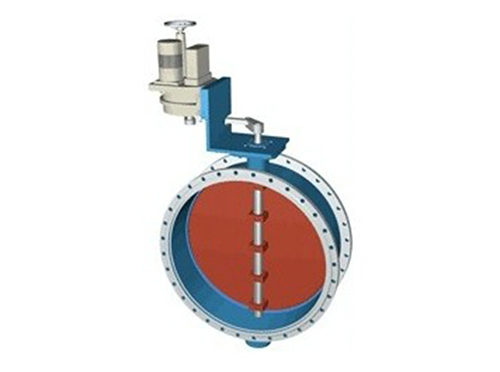

电动调节通风蝶阀
