JM744X、J644X系列液动气角排泥阀

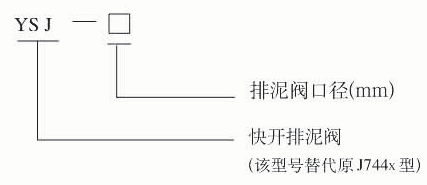

产品型号： JM744X、J644X系列

产品名称： JM744X、J644X系列液动气角排泥阀

用 途

　　 快开排泥阀广泛适用于给水排水工程中的各类沉淀池，该排泥阀可采用液压、气压、油压等介质，能快速排放池底的沉淀物，大大地降低了操作人员的劳动强度。

工作原理及性能

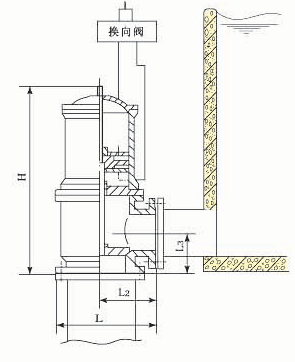

　　该排泥阀设计合理，使用方便，密封性能好，经久耐用，该阀利用液压缸和角式截止阀两部分组成，液压缸作为动力带动阀板升降，开启一般只需3秒钟，可清理水池内泥沙和污物，清理后关闭阀板，无渗漏，维修方便，寿命可达2年以上，经用户反馈信息，使用寿命右达5年之久，此产品必须配有机房，气（水）泵，换向阀可远距离控制排泥阀开关，一般水池可装2-10台一排安装，同时启动开关，驱动液可用清水或气，本产品可节省人力物力，有很大的经济效益是理想产品。

工作原理

阀门开启：介质（水、气、油）通过换向阀（手动四通阀或电磁阀）进入缸体下腔，推动活塞上行，带动底止水盖板打开，此时开始排泥，随着上行的距离增大排泥量也增大。

活塞推动上行的介质通过换向阀在上行的同时排出，到此整个开启过程完成。

阀门关闭：

排泥彻底后，四通阀换向，介质由四通阀进入缸体上腔，推动活塞向下运行，使底止水盖板与底座密闭，达到关闭状态，排泥停止，缸体下腔的介质通过四通阀排放孔排掉，到此整个排泥过程全部完成。

技术参数：

1、 工作压力：1.0Mpa

2、 介质：水

3、 液村缸工作压力：0.3-0.6Mpa

4、 液压缸工作液：气、油、防锈水
