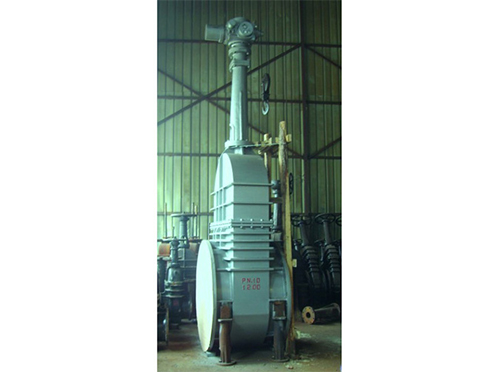

Z941H-10C 钢制闸阀
所属分类：钢制非标闸阀
Z941H-10C 钢制闸阀
- 质量稳定：实行全过程质量监控，细致入微，各方面检测！
- 价格合理：You效内部成本控制，减少了开支，让利于客户！
- 交货快捷：更好生产流水线，充足的备货，缩短了交货期！
- 销售：13706662098
详情介绍
一、性能规范
型号 | 公称压力（MPa） | 试验压力（MPa） | 工作温度（℃） | 适用介质 | |
| 强度（水） | 密封（水） | ||||
| Z41H-10 | 1.0 | 1.5 | 1.1 | ≤200 | 蒸汽、水、煤气 |
二、主要零件材料
零件名称 | 材 料 |
| Z41H-10 | |
| 阀体、阀盖、阀轮 | 碳钢、不锈钢 |
| 阀板 | 碳钢、不锈钢 |
| 阀杆 | 碳钢、不锈钢 |
| 丁楔 | 铸钢、不锈钢 |
| 阀杆螺母 | 碳钢/球墨、铜 |
三、外形尺寸和连接尺寸
| 型号 | DN | 公称通径 DN（mm） | 尺 寸 | |||||||||
| L | D | D1 | D2 | b-f | Z-Φb | H | H1 | L1 | L2 | |||
| Z41H-10C | 1000 | 840 | 1220 | 1160 | 1115 | 50-5 | 38-34 | 3488 | 4518 | 556 | 875 | 500 |
| 1200 | 960 | 1450 | 1380 | 1325 | 56-5 | 32-41 | 3907 | 4935 | 556 | 905 | 500 | |
| 1400 | 1080 | 1675 | 1590 | 1525 | 62-5 | 36-48 | 4187 | 5615 | 606 | 1058 | 500 | |
| 1600 | 1000 | 1915 | 1820 | 1750 | 68-5 | 40-54 | 4772 | 6400 | 606 | 1058 | 500 | |
| 1800 | 1160 | 2115 | 2020 | 1950 | 70-5 | 44-48 | 5180 | 7370 | 606 | 1058 | 500 | |
| 2000 | 1200 | 2325 | 2230 | 2150 | 72-5 | 48-48 | 6108 | 8160 | 606 | 1058 | 500 | |
