Z945T-10
所属分类：铸铁低压闸阀
Z945T-10
- 质量稳定：实行全过程质量监控，细致入微，各方面检测！
- 价格合理：You效内部成本控制，减少了开支，让利于客户！
- 交货快捷：更好生产流水线，充足的备货，缩短了交货期！
- 销售：13706662098
详情介绍
主要性能与规范：
公称压力 (Mpa) | 1 | |
试验压力 (Mpa) | 壳体 | 1.1 |
| 密封 | 1.5 | |
| 工作压力 (Mpa) | 1.1 | |
| 介质温度 （℃） | 120 | |
| 适用介质 | 水 | |
主要零件及材料：
| 零件名称 | 材料 | |
| 阀体、阀盖、闸板 | 更好灰铸铁 | |
| 阀杆 | 中碳钢或不锈钢 | |
| 阀杆螺母、密封 | Z45T | 黄铜 |
| Z45W | 本体 | |
| 填料 | 石棉盘根 | |
| 垫片 | 橡胶石棉板 | |

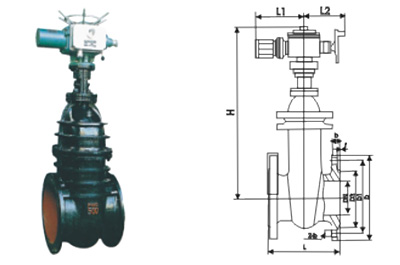

| 压 力 (Mpa) | 公称通径 DN（mm） | 尺 寸（mm） | ||||||
| L | D | D1 | D2 | B | z-do | H | ||
| 1.0 | 200 | 330 | 335 | 295 | 265 | 26 | 8-23 | 950 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12-23 | 1050 | |
| 300 | 420 | 440 | 400 | 368 | 28 | 12-23 | 1130 | |
| 350 | 450 | 500 | 460 | 428 | 30 | 16-23 | 1280 | |
| 400 | 480 | 565 | 515 | 482 | 32 | 16-25 | 1350 | |
| 450 | 510 | 615 | 565 | 532 | 32 | 20-25 | 1555 | |
| 500 | 540 | 670 | 620 | 585 | 34 | 20-25 | 1713 | |
| 600 | 600 | 780 | 725 | 685 | 36 | 20-30 | 1892 | |
| 700 | 660 | 895 | 840 | 800 | 40 | 24-30 | 2138 | |
| 800 | 720 | 1010 | 950 | 905 | 44 | 24-34 | 2301 | |
| 900 | 780 | 1110 | 1050 | 1005 | 46 | 28-34 | 2607 | |
| 1000 | 840 | 1220 | 1160 | 1115 | 50 | 28-34 | 2751 | |
| 1200 | 960 | 1450 | 1380 | 1325 | 56 | 32-41 | 3106 | |
| 1400 | 1080 | 1675 | 1590 | 1525 | 62 | 36-48 | 3442 | |
| 1600 | 1000 | 1915 | 1820 | 1750 | 68 | 40-54 | 3778 | |
| 1800 | 1160 | 2115 | 2020 | 1950 | 70 | 44-48 | 5180 | |
| 2000 | 1200 | 2325 | 2230 | 2150 | 72 | 48-48 | 6108 | |
闸阀是Zui常用的截断阀之一，主要用来接通或截断管路中的介质；闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道上。
暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转动动，闸板在阀体内升降。因此，阀门的高度尺寸小。
明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此，可根据阀杆的运动方向和位置直观地判断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。
楔式闸阀单闸板结构简单，尺寸小，使用比较可靠，它用于常温和中温的各种介质和压力的环境。
