蜗轮扇形盲板阀
所属分类：盲板阀系列
蜗轮扇形盲板阀
- 质量稳定：实行全过程质量监控，细致入微，各方面检测！
- 价格合理：You效内部成本控制，减少了开支，让利于客户！
- 交货快捷：更好生产流水线，充足的备货，缩短了交货期！
- 销售：13706662098
详情介绍
一、蜗轮扇形盲板阀产品特点及工作原理：

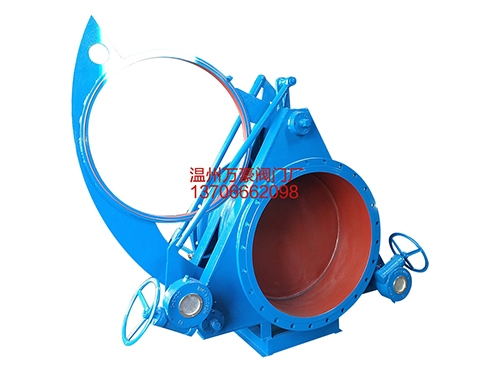

F343CX蜗轮扇形盲板阀又称蜗轮扇形眼镜阀，翻板阀，扇形阀，由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管连接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封圈擦伤，其中一根丝杆上装有蜗轮传动机构，实现松开夹紧阀体的目的。
二、蜗轮扇形盲板阀主要性能参数：
| 公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 强度试验压力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
| 适用温度℃ | 丁腈橡胶 | 硅橡胶 | 氟橡胶 | |
| ＜120 | ＜250 | ＜300 | ||
| 适用介质 | 煤气等有毒、有害、易燃气体 | |||
| 采用标准 | 连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准 | |||
| 主要零部件材料 | 阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶 | |||

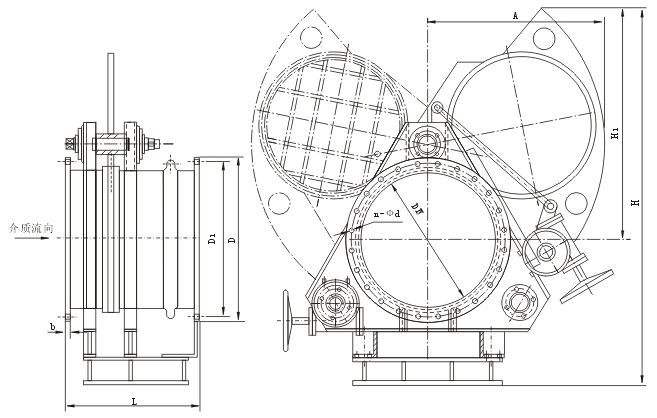

三、蜗轮扇形盲板阀主要外形连接尺寸：
| DN | D | D1 | b | n-φd | L |
| 300 | 440 | 395 | 22 | 12-φ22 | 500 |
| 350 | 490 | 445 | 22 | 12-φ22 | 500 |
| 400 | 540 | 495 | 22 | 16-φ22 | 600 |
| 450 | 595 | 550 | 24 | 16-φ22 | 600 |
| 500 | 645 | 600 | 24 | 16-φ22 | 600 |
| 600 | 755 | 705 | 24 | 20-φ26 | 600 |
| 700 | 860 | 810 | 26 | 24-φ26 | 800 |
| 800 | 975 | 920 | 26 | 24-φ30 | 800 |
| 900 | 1075 | 1020 | 28 | 24-φ30 | 800 |
| 1000 | 1175 | 1120 | 30 | 28-φ30 | 800 |
| 1100 | 1275 | 1220 | 30 | 28-φ30 | 800 |
| 1200 | 1375 | 1320 | 30 | 32-φ30 | 800 |
| 1300 | 1475 | 1420 | 32 | 32-φ30 | 800 |
| 1400 | 1575 | 1520 | 32 | 36-φ30 | 850 |
| 1500 | 1675 | 1620 | 32 | 36-φ30 | 850 |
| 1600 | 1790 | 1730 | 32 | 40-φ30 | 850 |
| 1800 | 1990 | 1930 | 32 | 44-φ30 | 1100 |
| 2000 | 2190 | 2130 | 32 | 46-φ30 | 1100 |
四、蜗轮扇形盲板阀订货须知：
1、①产品名称与型号②蜗轮扇形盲板阀口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的蜗轮扇形盲板阀型号，请按蜗轮扇形盲板阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技工为您审核把关。
