盲板阀的类型和工作原理。

2021-10-07 关注次数:

盲板阀是一种手动、电动、气动或液压切断气体介质的闸阀。一般分为电动盲板阀、液压盲板阀、气动盲板阀和电动开式盲板阀。

盲板阀的驱动装置有三种,其中有两种手动夹紧或释放装置,一种是打开或关闭百叶窗的电动装置。在打开或关闭快门时,首先释放两个手动装置,然后启动电动装置打开或关闭快门(特别注意:如果两个手动装置未释放,则不得打开电动装置)。开闭器打开或关闭后,夹紧两个手动装置,管道才能继续。

盲板阀由左右阀体、伸缩机构和扇形体组成。

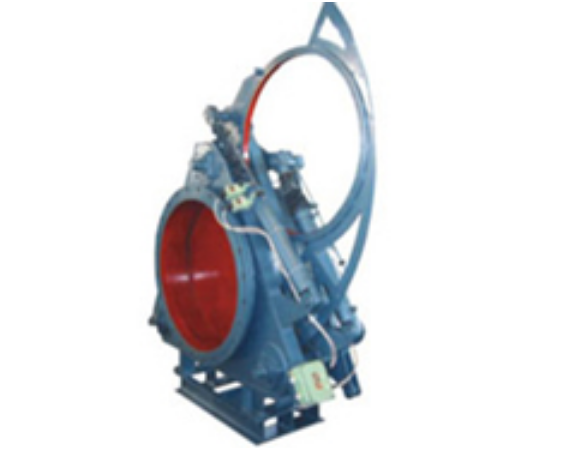

扇形盲板阀

盲板阀分为电动盲板阀、气动盲板阀、液压盲板阀、开式插板阀和闭式插板阀。之前已经详细分析了开启和关闭闸板阀。下面详细介绍几种盲板阀:

1、F943X电动扇形盲板阀,属于自动扇形盲板阀产品。它由夹紧驱动装置、阀瓣和阀体组成。主要用于工矿行业作为冶金阀门的切割装置。该阀可由单个单元或多个单元远程控制,特殊情况下可手动操作。结构体由底座和支撑柱组成,具有稳定性高的特点;在阀板上,密封圈具有密封性能高等优点。

2、F743X液压扇形盲板阀主要由左阀体、右阀体、螺杆、闸板、密封圈、杠杆、液压缸等部分组成,底座和支撑柱组成刚性结构。该阀门设有夹紧释放缸和翻板缸,夹紧释放缸通过杠杆和螺杆驱动左右阀体完成松开和夹紧动作,翻板缸驱动闸板完成开启和关闭动作。

3、F643X气动扇形盲板阀是一种自动扇形盲板阀,其驱动方式为气动,故又称气动扇形盲板阀。F643X气动扇形盲板阀有四种阀门,分别是F643X-0.5气动扇形盲板阀、F643X-1.5气动扇形盲板阀、F643X-1.0气动扇形盲板阀和F643X-2.0气动扇形盲板阀。

4、F643X气动扇形盲板阀可自动遥控。它由左阀体、右阀体、中阀体和三个连接螺钉组成。用扳手转动连接螺丝,左右阀体就可以夹紧和松开,通过改变百叶窗上的盲板和通孔板的位置就可以实现开启和关闭。该阀具有结构简单、重量轻、性能可靠、操作方便的特点。该阀为一系列短结构,左右阀体上分别安装橡胶密封圈。
