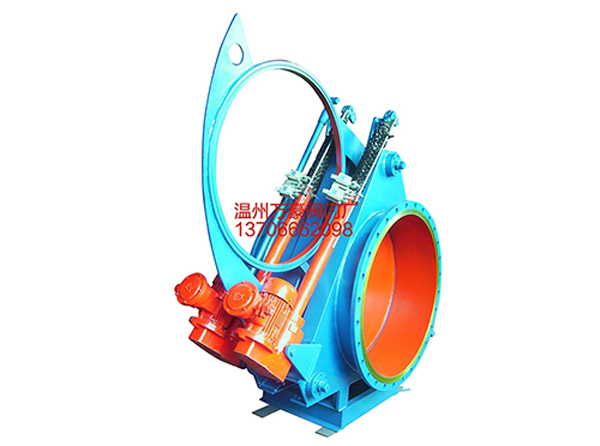

F9T43X电动推杆扇形盲板阀

F9T43X电动推杆扇形盲板阀

所属分类:盲板阀系列

电动推杆扇形盲板阀又名电动推杆扇形眼镜阀,电动推杆扇形翻板,主要由左阀体、右阀体、阀杆、闸板、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设置闸板上,易于维护时更换密封圈,橡胶密封圈镶钳在闸板上。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:You效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:更好生产流水线,充足的备货,缩短了交货期!
  • 销售:13706662098

详情介绍

F9T43X电动推杆扇形盲板阀详细资料:
一、电动推杆盲板阀产品特点:
电动推杆扇形盲板阀又名电动推杆扇形眼镜阀,电动推杆扇形翻板,主要由左阀体、右阀体、阀杆、闸板、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设置闸板上,易于维护时更换密封圈,橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

二、主要性能参数:

公称压力MPa0.250.150.100.05
密封试验压力MPa0.2750.1650.110.055
强度试验压力MPa0.3750.2250.150.075
驱动源电动装置
适用温度℃丁腈橡胶硅橡胶氟橡胶
-20-100-20-200-20-300
适用介质煤气等有毒、有害、易燃气体
启闭时间S≤60
主要零部件材料阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢

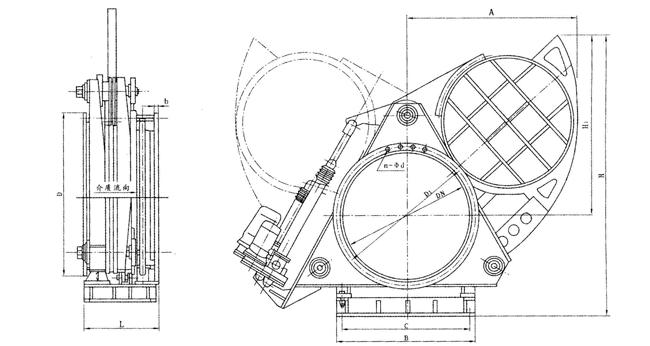

三、主要外形尺寸:

DNDD1bn-φdL
3004403951812-φ22450
3504904451812-φ22450
4005404952416-φ22450
4505955502416-φ22500
5006456002620-φ22500
6007557052620-φ26600
7008608102624-φ26600
8009759203524-φ30800
900107510203524-φ30800
1000117511203528-φ30800
1100127512203536-φ30800
1200137513203532-φ30800
1300147514203536-φ30800
1400157515203536-φ30850
1500167516203536-φ30850
1600179017303540-φ30850
1800199019303544-φ301100
2000219021303546-φ301100

四、电动推杆盲板阀订货须知:
1、①产品名称与型号②电动推杆盲板阀口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的电动推杆盲板阀型号,请按电动扇形盲板阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技工为您审核把关。
