手动插板阀

所属分类：插板阀

温州万豪阀门厂家专业生产插板阀多年，插板阀具有全通径流通特性，其密封结构可以分软密封、硬密封结构。我们可根据您的需求为您提供相应规格型号的插板阀、手动插板阀的价格、尺寸与结构说明，欢迎您来电咨询：0577一86872071

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：You效内部成本控制，减少了开支，让利于客户！
交货快捷：更好生产流水线，充足的备货，缩短了交货期！

销售：13706662098

详情介绍

插板阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清理杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

插板阀性能

插板阀阀门漏率：≤1.3×10-7Pa.L/S.

适用温度：-30～+150℃

适用范围：105～1.3×10-7Pa

插板阀开启时阀板两侧的压差: 　≤2.7×103Pa

插板阀特点

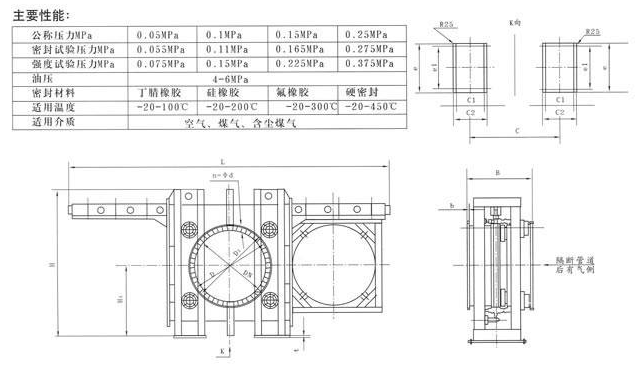

插板阀工作原理图

插板阀的分类及用途

手动螺旋插板阀

手动螺旋插板阀:又称圆形手动插板门、手动螺旋闸阀、手动插板阀与手动螺旋插板阀,主要由框架、闸板、丝杆、螺母、手轮等零件构成。

手动单向插板阀适用于建材,冶金,矿山,化工等行业粉尘物料,流量控制的管道和料斗上,是控制粉尘物料流量的理想设备,该机结构紧凑密封性好,使用寿命长,维护方便等特点.

手动插板门

圆口手动插板阀配带标准法兰插板阀手动插板阀又称手动插板门,手动插板阀它是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口。

此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。手动插板阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。

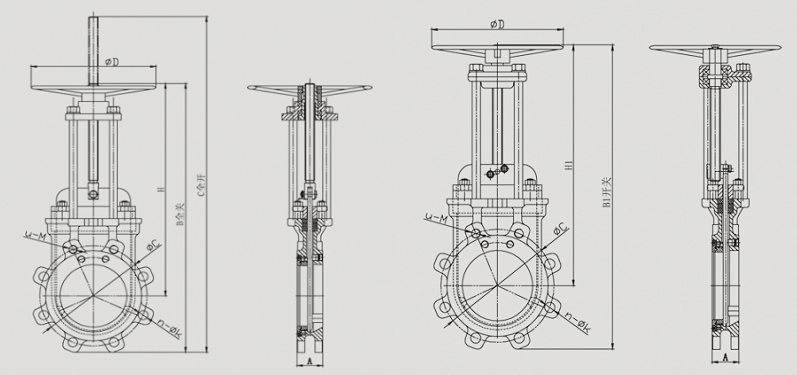

手动插板阀安装尺寸设计图表

手动插板阀

DN	A	H	B	C	D	H1	B1	PN16			150Lb
DN	A	H	B	C	D	H1	B1	E	n-￠K	u-M	E	u-M
50	48	300	365	350	180	310	375	￠125	2-￠18	2-M16	￠120.5	4-5/8-11NC
65	48	310	380	375	200	320	390	￠145	2-￠18	2-M16	￠139.5	4-5/8-11 NC
80	51	370	460	450	220	380	470	￠160	6-￠18	2-M16	￠152.5	4-5/8-11NC
100	51	410	514	625	240	402	510	￠180	6-￠18	2-M16	￠190.5	8-5/8-11 NC
125	57	457	578	715	260	461	582	￠210	6-￠18	2-M16	￠216	8-3/4-10NC
150	57	510	645	805	280	514	650	￠240	6-￠22	2-M20	241.5	8-3/4-1 0NC
200	70	613	775	985	300	623	785	￠295	8-￠22	4-M20	￠295.5	8-3/4-1 0NC
250	70	737	940	1200	340	737	940	￠355	8-￠26	4-M24	￠362	1 2-7/8-9NC
300	76	850	1075	1385	380	845	1070	￠410	8-￠26	4-M24	￠432	1 2-7/8-9NC
350	76	970	1 228	1580	400	970	1 228	￠470	10-￠26	6-M24	￠476.3	12-1-8NC
400	89	1090	1382	1 795	450	1090	1382	￠525	10-￠30	6-M27	￠540	16-1-8NC

气动单向插板阀

气动方形闸板阀，气动方型闸板阀，气动方形闸板门具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度，可双向操作，简单灵活。材质有碳钢、不锈钢，并可按客户需求定做各种非标螺旋闸门

　　气动方形闸板阀，气动方型闸板阀，气动方形闸板门主要技术参数和性能：

　　公称通径：200×200、....、1000×1000

　　适用温度：-10~+200℃

　　连接法兰：GB/T9113、JB/T79

　　主体材料：WCB、Q235A、304、316、304L、316L

气动单双向插板阀又称手动刀型闸阀，刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。

电动插板阀

电动插板阀采用碳素钢焊接而成,广泛应用于冶金、碳素、化工、建材等行业.多用于烟气净化系统的烟气管路系统中烟气调节、切换作用。

螺旋闸门：螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

闸板式闸阀又可分为：单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

手动螺旋闸板阀

手动螺旋闸阀通常于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。手动螺旋闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为 50，介质温度不高时为 2°52＇。

气动插板阀

气动插板阀的工作原理：气动插板阀主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。

气动插板阀的优点结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。

结构特点结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。

手动插板阀
