D9Z41BW电动圆形百叶式调节蝶阀

D9Z41BW电动圆形百叶式调节蝶阀

所属分类：通风蝶阀系列

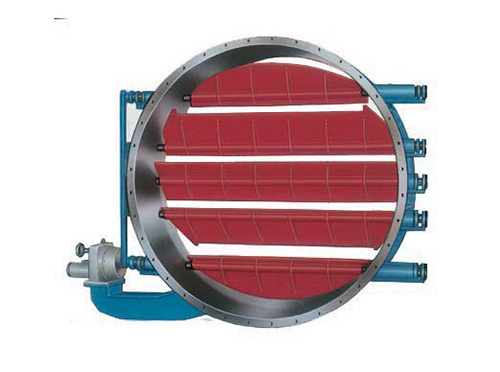

D9Z41BW电动圆形百叶式调节蝶阀

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：You效内部成本控制，减少了开支，让利于客户！
交货快捷：更好生产流水线，充足的备货，缩短了交货期！

销售：13706662098

详情介绍

用途
圆体百叶蝶阀与电动执行机构配套广泛应用于建材、冶金、矿山、电力等生产过程，自动控制或手动控制调节管路中的介质流量之用。

特点
蝶板采用百叶多轴体结构，流体均匀，电传动，启闭力矩省力均匀，动作灵敏，性能可靠。

主要技术参数

公称压力PN(MPa)	0.005MPa
适用温度℃	-30~350℃
适用介质	粉尘、含尘气体
泄漏量	≤3%
阀门启闭时间	≈25秒second
输入信号（直流）	Ⅱ型0~10MA；Ⅲ型4~20MA
输入通道	3个
输入电阻	Ⅱ型220Ω；Ⅲ型250Ω
电源电压	220V+20V/-20V；50HZ
介质流速	≤25m/s

圆体百叶蝶阀

主要零部件材料

名称	阀体	百叶板	连杆	支架	曲柄	阀轴
材料	碳钢	碳钢	碳钢	WCB	碳钢	2Cr13

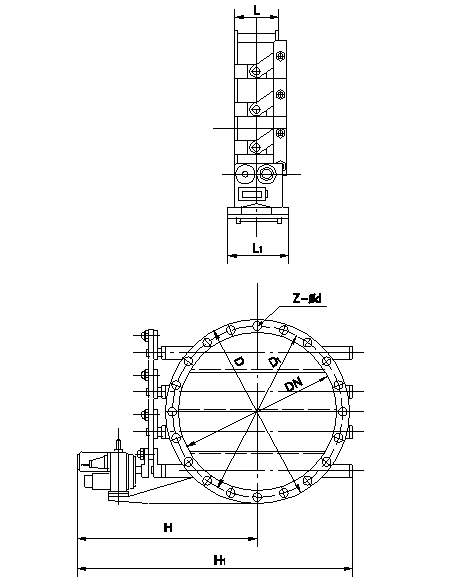

D9Z41bw—0.05JC连接尺寸

DN	D1	D	L	L1	H1	H	b	Z-Φd	轴数
500	555	600	220	300	900	1270	8	20-18	3
600	655	700	220	300	950	1370	10	20-18	3
700	755	800	240	300	1000	1470	10	20-18	3
800	870	930	240	365	1120	1640	10	24-23	3
900	970	1030	260	365	1170	1740	12	24-23	3
1000	1070	1130	260	365	1220	1840	12	28-23	3
1120	1190	1250	280	420	1430	2110	12	28-23	3
1250	1320	1380	280	420	1495	2240	14	32-23	4
1400	1470	1530	300	420	1570	2390	14	36-23	4
1600	1670	1730	320	450	1745	2660	14	40-23	4
1800	1870	1930	340	450	1845	2860	16	44-23	4
2000	2070	2130	360	450	1945	3060	16	48-23	4
2240	2310	2370	380	480	2095	3330	18	48-23	4
2500	2570	2630	420	480	2225	3590	18	52-23	5
2800	2870	2930	440	480	2375	3890	18	60-23	5
3000	3070	3130	460	480	2475	4090	18	60-23	5
