DJ9Z41bw电动矩形百叶式调节蝶阀

DJ9Z41bw电动矩形百叶式调节蝶阀

所属分类：通风蝶阀系列

DJ9Z41bw电动矩形百叶式调节蝶阀

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：You效内部成本控制，减少了开支，让利于客户！
交货快捷：更好生产流水线，充足的备货，缩短了交货期！

销售：13706662098

详情介绍

用途
圆体百叶蝶阀与电动执行机构配套广泛应用于建材、冶金、矿山、电力等生产过程，自动控制或手动控制调节管路中的介质流量之用。

特点
蝶板采用百叶多轴体结构，流体均匀，电传动，启闭力矩省力均匀，动作灵敏，性能可靠。

主要技术参数

公称压力PN(MPa)	0.005MPa
适用温度℃	≤350℃
适用介质	粉尘、含尘气体
泄漏量	≤3%
阀门启闭时间	≈25秒 second
输入信号（直流）	Ⅱ型0~10MA；Ⅲ型4~20MA
输入通道	3个
输入电阻	Ⅱ型220Ω；Ⅲ型250Ω
电源电压	220V+20V/-20V；50HZ
介质流速	≤25m/s

圆体百叶蝶阀

主要零部件材料

名称	阀体	百叶板	连杆	支架	曲柄	阀轴
材料	碳钢	碳钢	碳钢	WCB QT500-7	碳钢	2Cr13

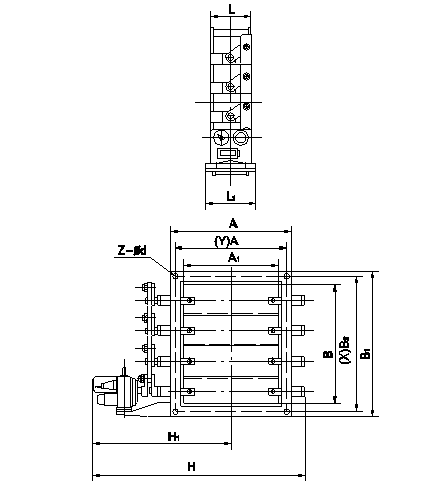

D9Z41bw—0.05JC连接尺寸

A´B	A1´B1	A2´B2	L	L1	H1	H	B	Z-Φd	X	Y	轴线	执行器	Wt/kg
320´180	375´106	400´240	180	245	580	735	8	16-14	5	3	2	DKJ-210	184
320´250	375´295	400´330	180	245	625	825	8	16-14	5	3	2	DKJ-210	198
400´200	455´255	500´330	200	245	610	805	8	16-18	5	3	2	DKJ-210	215
400´320	455´375	500´420	200	245	870	915	8	16-18	5	3	2	DKJ-210	263
500´200	555´255	600´300	220	245	610	805	8	16-18	5	3	3	DKJ-210	272
500´400	555´455	600´500	220	245	670	915	8	20-18	5	5	3	DKJ-210	292
630´320	685´375	730´420	220	245	610	805	10	20-18	7	3	3	DKJ-210	322
630´400	685´455	730´500	220	245	710	995	10	24-18	7	5	3	DKJ-210	354
800´400	855´455	900´500	240	300	670	945	10	24-18	7	5	4	DKJ-310	443
800´630	855´685	900´730	240	300	710	995	10	28-18	7	7	4	DKJ-310	590

1000´500	1070´570	1130´830	260	300	790	1075	10	24-23	7	5	4	DKJ-310	640
1000´800	1070´870	1130´930	260	300	905	1270	10	28-23	7	7	4	DKJ-310	770
1250´630	1320´700	1380´760	280	300	1005	1505	10	32-23	9	7	5	DKJ-310	790
1250´1000	1320´1070	1380´1130	280	300	1105	1705	10	32-23	9	7	5	DKJ-310	920
1400´800	1470´870	1530´930	300	385	1075	1575	10	36-23	11	7	5	DKJ-410	940
1400´1250	1470´1320	1530´1380	300	385	1300	2025	10	40-23	11	9	5	DKJ-410	1240
1600´1000	1670´1070	1730´1130	320	385	1175	1775	10	36-23	11	7	5	DKJ-410	1540
1600´1250	1670´1320	1730´1380	320	385	1300	2025	10	40-23	11	9	5	DKJ-410	1680
1800´1250	1870´1320	1930´1380	340	420	1450	2175	10	44-23	13	9	6	DKJ-510	1846
1800´1400	1870´1470	1930´1530	340	420	1525	2325	10	48-23	13	11	6	DKJ-510	1953
2000´1250	2070´1320	2130´1380	360	420	1450	2175	12	48-23	15	9	6	DKJ-510	2170
2000´1800	2070´1670	2130´1730	360	420	1620	2520	12	52-23	15	11	6	DKJ-510	2392
2500´1800	2570´1870	2630´1730	420	450	1695	2595	12	56-23	17	11	8	DKJ-610A	2740
2500´2000	2570´2070	2630´2130	420	450	1895	2995	12	64-23	17	15	8	DKJ-610A	2801
2800´2500	2870´2570	2930´2630	440	450	2145	3195	12	72-23	19	17	8	DKJ-610A	3118
3200´2800	3270´2870	3330´2930	480	480	2325	3825	12	80-23	21	19	10	DKJ-610	3535
3600´3200	3670´3270	3730´3330	520	480	2525	4225	12	88-23	23	21	10	DKJ-610	4018
4000´3600	4070´4670	4130´4730	560	480	2725	4825	12	100-23	27	23	10	DKJ-610	4532
