不锈钢通风蝶阀

所属分类：通风蝶阀系列

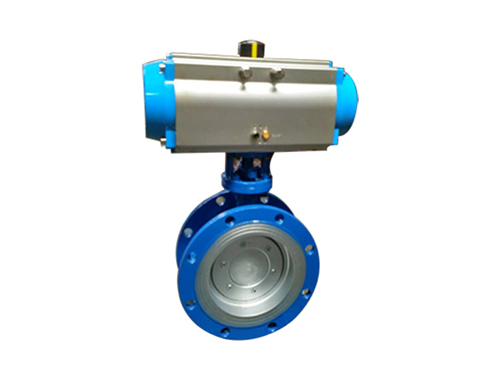

不锈钢通风蝶阀

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：You效内部成本控制，减少了开支，让利于客户！
交货快捷：更好生产流水线，充足的备货，缩短了交货期！

销售：13706662098

详情介绍

一、通风蝶阀简介：
本蝶阀采用与阀体相同材料加工成密封圈，采用电动或气动传动。其适用温度随阀全选材料而定，公称压力≤0．6MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

二、其主要特点为
1、设计新颖、合理、结构特别，重量轻，启闭迅速。
2、力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

三、采用标准
设计标准：GB／T12238、JB/T8692
法兰连接尺寸：GB／T9113
结构长度：GB／T12221
压力试验：GB／T13927、JB／T9092

四、主要性能规范

公称通径	DN(mm)			50～4000
公称压力	PN(MPa)			O．05	0．10	0．25	O．6
试验压力	强度试验			0．075	0．15	0．375	0．9
	密封试验	密闭型	0．055	O．11	0．275	0．66
		非密闭型	≤1．5％泄漏量
适用介质	煤气、含尘气体、烟道气等
驱动形式	手动、蜗轮、气动、电动传动

五、主要零件材料
阀体 Q235A,16猛钢、不锈钢
蝶板 Q235A、16猛钢、不锈钢
密封圈 Q235A、16猛钢、不锈钢
阀杆 2Cr13、不锈钢
填料柔性石墨

六、主要连接尺寸

公称通径 DN(mm)	L	H		Ho	0．05-0.1MPa				0．25MPa				0．6MPa
公称通径 DN(mm)	L	H		Ho	D	Dr	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
100	127		105	486	210	170	144	4-18	210	170	144	4-19	210	170	144	4-19
125	140		120	516	240	200	174	8-18	240	200	174	8-19	240	200	174	8-19
150	140		132	541	265	225	199	8-18	265	225	199	8-19	265	225	199	8-19
200	152		160	779	320	280	254	8-18	320	280	254	8-19	320	280	254	8-19
250	165		187	836	375	335	309	12-18	375	335	309	12-19	375	335	309	12-19
300	178		220	901	440	395	363	12-22	440	395	363	12-23	440	395	363	12-23
350	190		245	954	490	445	413	12-22	490	445	413	12-23	490	445	413	12-23
400	218		270	1003	540	495	463	16-22	540	495	463	16-23	540	495	463	16-23
450	222		297	1058	595	550	518	16-22	595	550	518	16-23	595	550	518	16-23
500	229		322	1111	645	600	568	20-22	645	600	568	20-23	645	600	568	20-23
600	267		377	1233	755	705	667	20-26	755	705	667	20-26	755	705	667	20-26
700	292		430	1338	860	810	772	24-26	860	810	772	24-26	860	810	772	24-26
800	318		487	1452	975	920	878	24-30	975	920	878	24-30	975	920	878	24-31
900	330		537	1588	1075	1020	978	24-30	1075	1020	978	24-30	1075	1020	978	24-31
1000	410		587	1689	1175	1120	1078	28-30	1175	1120	1078	28-30	1175	1120	1078	28-31
1200	470		702	1938	1375	1320	1280	32-30	1375	1320	1280	32-30	1405	1340	1295	32-34
1400	530		895	2670	1575	1520	1480	36-30	1575	1520	1480	36-30	1630	1560	1510	36-37
1600	600		995	2810	1790	1730	1690	40-30	1790	1730	1690	40-30	1830	1760	1710	40-37
1800	670		1095	3020	1990	1930	1890	44-30	1990	1930	1890	44-30	2045	1970	1915	44-40
2000	760		1200	3220	2190	2130	2090	48-30	2190	2130	2090	48-33	2265	2180	2125	48-43
2200	800		1310	3430	2405	2340	2295	52-33	2405	2340	2295	52-33	2475	2390	2335	52-43
2400	850		1420	3650	2605	2540	2495	56-33	2605	2540	2495	56-33	2685	2600	2545	56-43
2600	900		1530	3920	2805	2740	2695	60-33	2805	2740	2695	60-33	2905	2810	2750	60-49
2800	950		1640	4140	3030	2960	2910	64-36	3030	2960	2910	64-36	3115	3020	2960	64-49
3000	1000		1760	4360	3230	3160	3110	68-36	3230	3160	3110	68-36	3315	3220	3160	68-49
3200	1100		1870	4620	3430	3360	3310	72-36	3430	3360	3310	72-36	3525	3430	3360	72-49
3400	1200		1980	4840	3630	3560	3510	76-36	3630	3560	3510	76-36	3735	3640	3560	76-49
3600	1200		2120	5060	3840	3770	3720	80-36	3840	3770	3720	80-36	3970	3860	3720	80-56
3800	1200		2230	5400	4045	3970	3920	80-39	4045	3970	3920	80-39	4180	4070	3970	80-62
4000	1300		2390	5620	4245	4170	4120	84-39	4245	4170	4120	84-39	4380	4270	4170	84-62

不锈钢通风蝶阀
