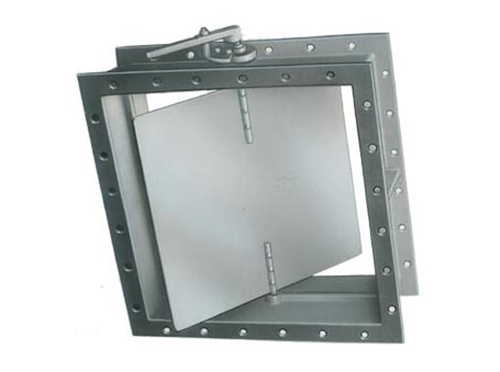

钢制DJ41W手动矩形蝶阀

钢制DJ41W手动矩形蝶阀

所属分类:通风蝶阀系列

钢制DJ41W手动矩形蝶阀用途:手动矩形蝶阀广泛应用于建材、冶金、矿山、电力等行业,用于调节管路中的介质流量。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:You效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:更好生产流水线,充足的备货,缩短了交货期!
  • 销售:13706662098

详情介绍

钢制DJ41W手动矩形蝶阀用途:手动矩形蝶阀广泛应用于建材、冶金、矿山、电力等行业,用于调节管路中的介质流量。

主要技术参数

公称压力PN(MPa)0.01MPa
适用温度≤350℃
适用介质粉尘、含尘气体
泄漏量≤3%

手动矩形蝶阀

主要零部件材料

名称材料
阀体碳钢
蝶板碳钢
压盖碳钢
手柄碳钢
阀轴1Cr13

轴套

铜合金
垫料柔性石墨


DJ41W—0.1JC连接尺寸

A´BA1´B1A2´B2LBHYXZ-ΦdWt/kg
120´120180´180155´1551206350228-1014
160´120220´180195´15512063503210-1016
160´160220´220195´19512063503312-1018
200´160260´220235´19512083504314-1022
200´200260´260235´23512083504416-1028
250´120320´190290´16014084504212-1030
250´160320´230290´20014084504314-1038
250´200320´270290´24014084504416-1047
250´250320´320290´29014084504416-1056
320´160390´230360´20014084505316-1050
320´200390´270360´24014084505418-1058
320´250390´320360´29014084505418-1061
320´320390´390360´36014084505520-1075
400´200470´270440´24014084506420-1263
400´250470´320440´29014084506420-1271
400´320470´380440´36014084506522-1280
400´400470´470440´44014084506624-1290
500´200570´270540´24014084507422-1268
500´250570´320540´29014084507422-1278
500´320570´390540´36014084507524-1288
500´400570´470540´44014084507626-12108
500´500570´570540´54014084507728-12114
630´250710´320680´300160106008424-1279
630´320710´400680´370160106008526-1280
630´400710´480680´450160106008628-12104
630´500710´580680´550160106008730-12126
630´630710´710680´680160106008832-12148
800´320880´440850´3701601060010530-14132
800´400880´480850´4501601060010632-14146
800´500880´580850´5501601060010734-14160
800´630880´710850´6801601060010836-14180
800´800880´880850´85016010600101040-14210

注:需大口径1000´800~4000´3600的矩形蝶阀,须加装蜗轮传动装置,订货时应注明
