什么是手动插板阀,工作原理是怎样的?

发布日期:[2020-02-21] 点击率:

插板阀的功能简单但又不可或缺。插板阀只是单纯的开关功能,并不能进行定量供给,只是提供开关供其它阀门和设备短暂维护和更换时有效截断物料流。

插板阀的使用虽然简单但是它是有效的截门,构造简单而故障率低,易于拆卸和保养,可自己更换其中的配件而不影响其使用,受负压使用的影响,插板阀的使用大多与叶轮给料机相互配合使用。

插板阀普通型用于常温时候使用,对高温物料和有腐蚀性的物料可根据使用情况来定制,但插板阀不应用于高密封性阀门处和气体截断的阀门用,这会使插板阀起不到应有的作用,也是我们产品设计之初没有的功能。

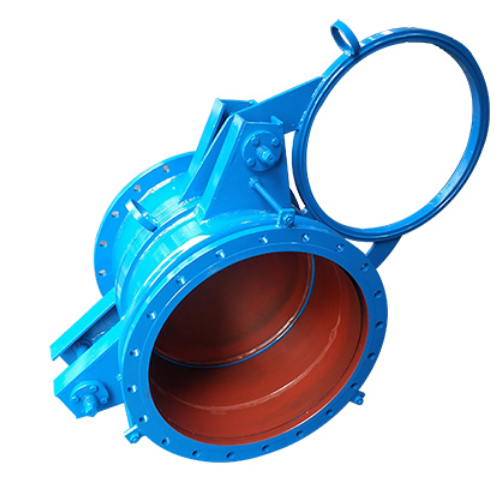

插板阀

插板阀的工作原理是怎样的呢?插板阀一般可分为电动插板阀、电液动、气动插板阀,手动插板阀四种。插板阀通常由阀体、阀板、阀板框架、丝杠夹紧驱动装置、膨胀节和阀板行走驱动装置等部件组成。

阀板是由通板和盲板组成的,控制介质的流通和截断;浮动座与波纹膨胀节焊接在一起,行走驱动装置带动阀板框架移动,以实现通孔阀板和不通孔阀板的转换;夹紧驱动装置通过链传动带动丝杠传动装置同时旋转,实现丝杠螺母带动浮动座水平移动,使浮动座密封面压紧阀板上的O形圈,阀门实现密封。
