煤气闸阀的构造详细说明

2021-06-07 关注次数：

煤气闸阀也称煤气闸板阀，阀体有一个垂直于介质流动方向的平板，当平板上升时，阀门打开，介质通过。当板落下时，阀门关闭，介质被切断。

煤气闸阀按结构特点分为平行闸门和楔形闸门。

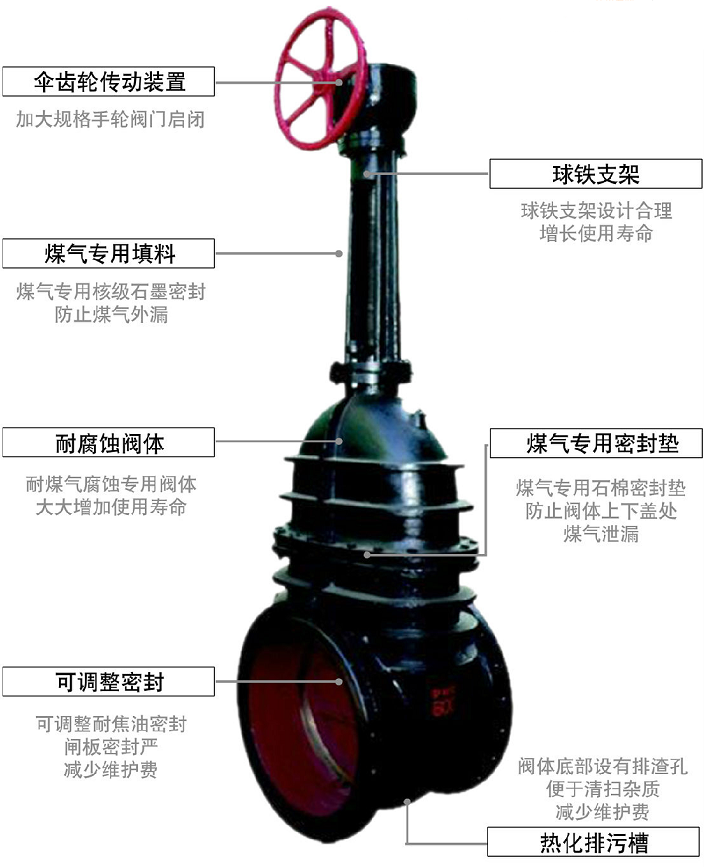

1、平行闸板的两个密封面相互平行，可分为平行单闸板和平行双闸板。单闸板受热时容易卡在阀座上，主要生产一种阀杆敞开的平行双闸板阀（见下图）。平行闸阀结构简单，但密封性能差，适用于压力1MPa以下，温度200℃以下的介质。

2、楔形闸板密封面呈斜面，形成交叉角，介质湿度越高，夹角越大。楔形闸门分为三种：单闸门、双闸门和弹性闸门。

①单闸板比其他楔形闸板结构简单，可以靠阀杆的压力强行密封，但如果介质温度发生变化，局部压力会升高而损坏。，有许多。结构件和应用较少。

②弹性闸门不仅适用于输水管道，也适用于蒸汽和石油管道。

楔形单闸板和双闸板适用于常温到中温介质，弹性闸板适用于各种温度和压力介质。

煤气闸阀根据阀杆的结构分为明杆式和暗杆式。

1、外露式阀杆适用于腐蚀性介质和室内管道，因为阀门的开度可以从阀杆的外伸来判断，阀杆不与介质接触。

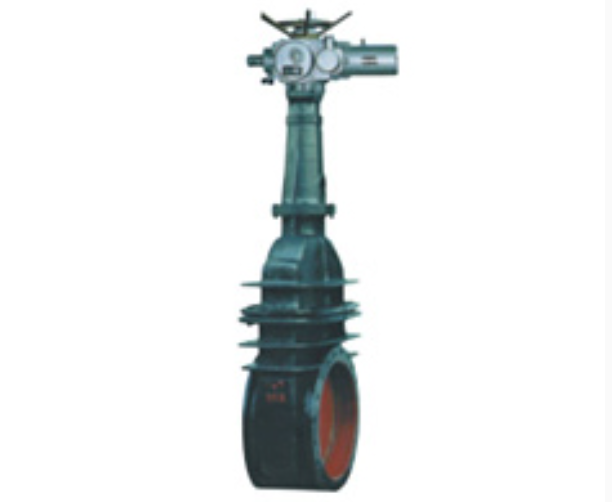

2、暗杆式（见下图）适用于非腐蚀性介质和安装位置有限的场所，开度由指示器判断。

暗杆式闸阀

煤气闸阀与水封或盲板配合使用时，是安全可靠的燃气切断装置。闸阀是铸造的，应承受管道变形产生的弯曲应力，不是的，必须安装在附近。考虑到煤气闸阀关闭时的盲板受力，宜安装在固定支架附近。阀门与其他管道或设备之间的连接包括内螺纹、法兰、焊缝等。

煤气闸阀由于流体直接通过阀门，阻力损失很小。升降闸板所引起的振动也很小，但如果有异物或异物，将难以关闭，待停止的管道部分也无法完全关闭。
