通风蝶阀的安装试验和调整

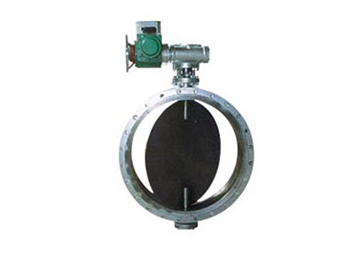

2021-09-23 关注次数:通风蝶阀是一种非闭式蝶阀,适用于建材、冶金、矿山、电力生产过程中介质温度300、公称压力0.1Mpa的管道上介质质量的连接、启闭或调节。通风蝶阀主要用于金属、化工、建材、电站、玻璃等行业通风环保工程的含尘冷风或热风燃气管道中,作为调节流量或切断装置的气体介质。通风蝶阀是由中线碟形板和短结构钢板焊接而成的一种新型结构。
通风蝶阀的所有部件,无论是手动的、气动的还是电动的,出厂前都经过严格调试。当用户在安装过程中重新检查密封性能时,应均匀固定入口和出口侧,关闭蝶阀,并观察入口和出口侧鼓风机是否泄漏。管道强度试验前,应打开阀板,防止损坏密封副。
虽然出厂前对通风蝶阀进行了严格的检查和测试,但有些产品在运输过程中会出现一些自动螺杆位移,需要重新调整、气动和液压操作等。请参考配套驱动装置的操作说明。
通风蝶阀的安装位置、高度和进出口方向必须符合设计要求。安装通风蝶阀时应注意介质流动方向与阀体上标明的箭头方向一致,连接应牢固、严密。开启位置应根据蝶板的旋转角度确定。对于带旁通阀的蝶阀,在开启前打开旁通阀。
电动通风蝶阀应按照制造商的安装说明进行安装,重型蝶阀应具有坚实的基础。通风蝶阀的阀门在安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。工作压力大于1.0兆帕且对主管有切割作用的阀门,安装前应进行强度和严密性试验,合格后方可使用。强度试验中,试验压力为公称压力的1.5倍,持续时间不小于5min。阀门外壳和填料应合格,无泄漏。
严密性试验中,试验压力为公称压力的1.1倍;测试持续时间符合GB 50243的要求。挡板应停止在关闭位置。
