金属硬密封蝶阀密封件加工处理

2021-11-24 关注次数：

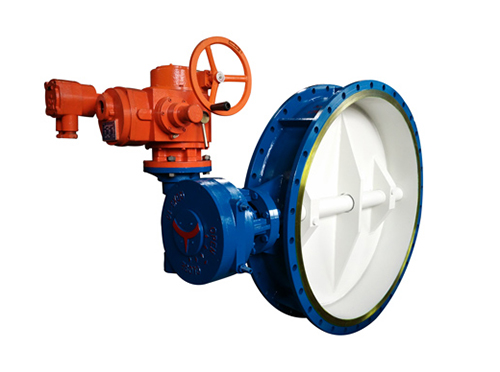

硬密封蝶阀采用金属密封面以及其他硬性材料来实现零泄漏要求，可用于中高温、中高压项目。

1、阀体加工

三偏心金属硬密封蝶阀蝶板的阀杆孔与阀体的阀杆孔加工一般在镗床上合镗完成。为了减小同轴度误差，在工装和阀体安装到位后，在主轴上放置百分表，通过转动主轴校正阀体通道沿主轴中心线对称，镗完一端孔，工装台旋转180°后再加用百分表校正通道镗另一端。

2、碟板加工

三偏心金属硬密封蝶阀密封面一般采用组合式密封环，结构有“金属＋石墨”和“金属＋PTEE”等。加工密封面时先将碟板、密封组件和压环组装在一起，在斜模上把密封面加工到尺寸。如过加工“金属＋石墨”密封组件，则石墨用金属工艺密封环代替。如果加工“金属＋PTEE”，PTEE容易变形，影响密封，所以在加工时，参照图纸尺寸对碟板、密封组件和压环组件密封面预留0.8到1mm加工余量，这样在组装PTEE时即使出现变形也有可调整余地。

3、密封副公差选择

密封组件为“金属+ PTFE”的结构时，在压力检测过程中经常出现试压时密封处不泄漏，而卸压时泄漏，口径越大压力越高，该现象越明显。把压紧密封组件的螺钉松开后重新压紧试压，再次出现上述问题。分析其原因是在试压时随着密封压力的升高，密封组件受力内缩，卸压时由于螺钉的紧固，PTFE密封环无法恢复原状，出现泄漏。由于受蝶阀结构的限制，不能采用增加螺钉长度和数量的方法提高压紧力。
