渠道闸门主要由三部分组成

2023-08-31 关注次数:

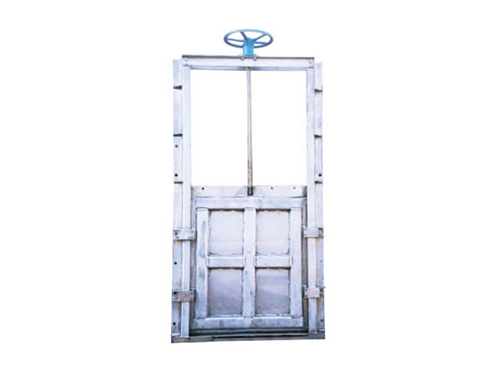

不锈钢渠道闸门闸板与导轨之间装有防锁死结构使密封面磨损非常小。若经多年使用后出现泄漏现象,只需将闸板吊起,调换门框上橡胶密封圈即可,省时省力,维修成本低。手动操作采用螺杆式启闭操作,操作方便、轻巧、可靠。


不锈钢渠道闸门槽的主要作用是支承闸门,使闸门的启闭移动灵活方便,便于止水,并能把闸门承受的水压力传给闸墩。为此,须在闸门槽上埋设以下构件:支承门叶结构的轨道(主轮、侧轮和反轮的轨道);在闸门坐落的底槛上以及在止水橡皮对应处安装平整的型钢;在门槽和孔口的边棱处设置保护混凝土的加固角钢等。


不锈钢渠道闸门主要由三部分组成:

1、主体活动部分,用以封闭或开放孔口,通称闸门,亦称门叶。

2、埋固部分。

3、启闭设备。

活动部分包括面板梁系等称重结构、支承行走部件、导向及止水装置和吊耳等。埋件部分包括主轨、导轨、铰座、门楣、底槛、止水座等,它们埋设在孔口周边,用锚筋与水工建筑物的混凝土牢固连接,分别形成与门叶上支承行走部件及止水面,以便将门叶结构所承受的水压力等荷载传递给水工建筑物,并获得良好的闸门止水性能。启闭机械与门叶吊耳连接,以操作控制活动部分的位置,但也有少数闸门借助水力自动控制操作启闭。
