渠道闸门的组成部分介绍

2023-10-20 关注次数:

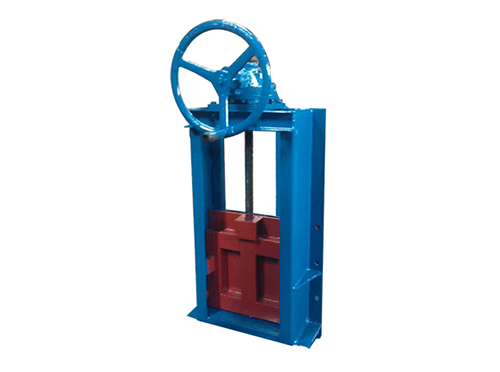

渠道闸门闸板与导轨之间装有防锁死结构使密封面磨损非常小。若经多年使用后出现泄漏现象,只需将闸板吊起,调换门框上橡胶密封圈即可,省时省力,维修成本低。手动操作采用螺杆式启闭操作,操作方便、轻巧、可靠。


渠道闸门槽的主要作用是支承闸门,使闸门的启闭移动灵活方便,便于止水,并能把闸门承受的水压力传给闸墩。为此,必须在闸门槽上埋设以下构件:支承门叶结构的轨道(主轮、侧轮和反轮的轨道);在闸门坐落的底槛上以及在止水橡皮对应处安装平整的型钢;在门槽和孔口的边棱处设置保护混凝土的加固角钢等。


渠道闸门主要由三部分组成:

1、主体活动部分,用以封闭或开放孔口,通称闸门,亦称门叶;

2、埋固部分;

3、启闭设备;


活动部分包括面板梁系等称重结构、支承行走部件、导向及止水装置和吊耳等。埋件部分包括主轨、导轨、铰座、门楣、底槛、止水座等,它们埋设在孔口周边,用锚筋与水工建筑物的混凝土牢固连接,分别形成与门叶上支承行走部件及止水面,以便将门叶结构所承受的水压力等荷载传递给水工建筑物,并获得良好的闸门止水性能。启闭机械与门叶吊耳连接,以操作控制活动部分的位置,但也有少数闸门借助水力自动控制操作启闭。
