通风蝶阀的结构特点与性能优势分析

2024-06-21 关注次数：

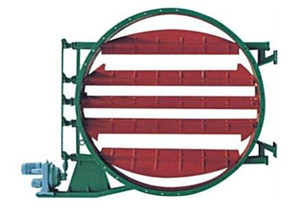

通风蝶阀作为一种常见的流体控制设备，广泛应用于通风和除尘系统中，其结构特点与性能优势体现在以下几个方面：

结构特点：

中线式蝶板设计：通风蝶阀采用中线式蝶板设计，即蝶板的旋转中心位于阀体的中心线上，这使得蝶板在开启和关闭时，能够更均匀地分配作用力，减少磨损，提高使用寿命。

轻量化结构：结构紧凑、重量轻，通常由短结构钢板焊接而成，这样的设计便于安装，也减少了对支撑结构的要求。

无连杆和螺栓：内部无传统的连杆和螺栓设计，减少了运动部件，提高了工作的可靠性，降低了故障率，同时也简化了维护工作。

多工位安装：不受介质流向限制，可以任意角度安装，适应多种工况需求，增加了安装的灵活性。

流阻小、流通量大：蝶板开启时，几乎不阻止介质流动路径，因此具有较小的流阻和较大的流通能力，适合大流量应用场合。

性能优势：

成本效益：由于结构简单，所需材料少，加之可以与多种电动执行器兼容，通风蝶阀的整体成本相对较低。

操作简便：需要的力矩小，即便是大型阀门也可以轻松操作，可以手动、气动、电动等多种方式驱动，适应不同操作需求。

调节与开关功能：通风蝶阀分为开关型和调节型，既能实现完全的开启与关闭，也能进行一定程度的流量调节，满足不同工况的控制要求。

耐温范围广：通风蝶阀可以适用于不同的温度条件，部分型号能够承受高达300℃的介质温度，适用于多种工业环境。

长寿命与稳定性：由于设计合理，减少了磨损点，且内部无易损件，通风蝶阀的使用寿命较长，运行稳定性高。
